鋰電世界  隨著高電壓高能量密度鋰離子電池的廣泛應(yīng)用，對(duì)于陶瓷隔膜的在長期循環(huán)中的不耐高電勢氧化問題，機(jī)械安全性能等方面提出了更高的質(zhì)量要求。

    由于陶瓷隔膜技術(shù)在國內(nèi)的發(fā)展較晚，行業(yè)內(nèi)對(duì)陶瓷涂布設(shè)備還處于仿制階段，汕頭歐格公司在針對(duì)目前陶瓷隔膜存在的問題進(jìn)行了深入的研究，形成了系列的高精密陶瓷隔膜涂布裝備，擁有了成套的核心技術(shù)，尤其在烘箱干燥技術(shù)方面，擁有發(fā)明專利及獨(dú)有的運(yùn)用技術(shù)，在陶瓷隔膜的低溫干燥與均衡一致性方面具有特殊的效果。具體烘箱結(jié)構(gòu)技術(shù)詳述如下：

    1、 高精密的風(fēng)咀設(shè)計(jì)與制造技術(shù)。風(fēng)咀出口任意點(diǎn)的溫度偏差僅±1℃、且風(fēng)速、溫度縱向累加值偏差控制在±1%內(nèi)，保證熱交換量的一致。
    2、 烘箱采用點(diǎn)對(duì)點(diǎn)、等距的上排廢氣結(jié)構(gòu)，廢氣排放口在兩風(fēng)咀間均勻排布，實(shí)現(xiàn)了基材表面的氣流場的一致，從而保證基材涂層表面橫向任意點(diǎn)濕度場的一致。
    3、 由于烘箱的熱交換量的一致性和基材表面橫向任意點(diǎn)濕度場的一致性，從而保證了涂層面任意點(diǎn)的揮發(fā)速率的一致(此技術(shù)優(yōu)于日韓同類設(shè)備)，得到產(chǎn)品的干燥效果的一致；與兩側(cè)排廢氣的傳統(tǒng)烘箱相比，除了烘箱內(nèi)的溫度、風(fēng)量的熱量交換值、濕度場具有99%的一致性外，陶瓷隔膜還無內(nèi)應(yīng)力。
    4、 所有風(fēng)咀間的基材表面均可實(shí)現(xiàn)在微壓力場±10Pa 氣壓狀態(tài)下進(jìn)行干燥，其干燥效率高，進(jìn)而實(shí)現(xiàn)了低溫干燥運(yùn)行(與國產(chǎn)同類設(shè)備相比)；同時(shí)也實(shí)現(xiàn)了陶瓷隔膜在烘箱內(nèi)不飄移及低張力運(yùn)行。
    5、 應(yīng)用案例對(duì)比分析：在同等生產(chǎn)工藝條件下：水性陶瓷涂料，含固量40%，粘度80Cps，涂層干量4um。

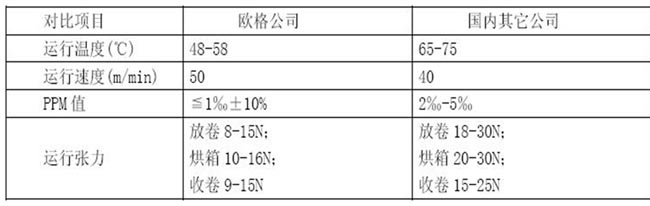

    與國內(nèi)同等設(shè)備相比，主要參數(shù)對(duì)比表如下：

    綜上所述，歐格公司在精密涂布技術(shù)持續(xù)的深入研究、模塊化的設(shè)計(jì)理念、獨(dú)有的烘箱優(yōu)化設(shè)計(jì)與制造。實(shí)現(xiàn)了陶瓷隔膜在低張力低溫狀態(tài)下運(yùn)行，烘箱內(nèi)的溫度、風(fēng)量的熱量交換值具有99%的一致性及其卓越的、持續(xù)穩(wěn)定的高品質(zhì)涂層結(jié)構(gòu)；保證了隔膜陶瓷涂層不老化，不掉粉塵，耐折度高，抗拉強(qiáng)度和透氣性能更好；同時(shí)隔膜基材的微孔尺寸和分布的均一性保持原特征(此已經(jīng)過十多套設(shè)備的生產(chǎn)驗(yàn)證，生產(chǎn)過程采用數(shù)字化監(jiān)控，比日韓設(shè)備更優(yōu))。
