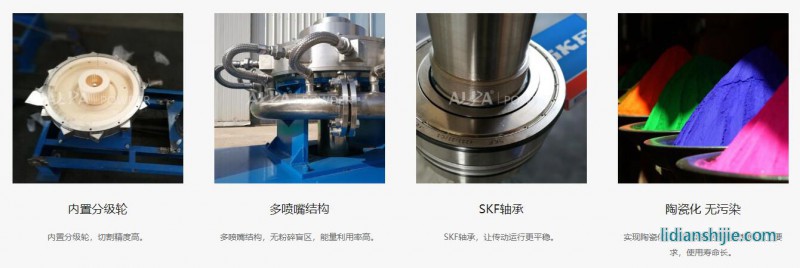

氣流粉碎機與旋風分離器、除塵器、引風機組成一整套粉碎系統。壓縮空氣經過濾干燥后，通過多個拉瓦爾噴嘴高速噴射入粉碎腔，在多股高壓氣流的交匯點處物料被反復碰撞、磨擦、剪切而粉碎，粉碎后的物料通過高速旋轉的分級輪，在離心力與向心力的作用下，使粗細物料分離，符合粒度要求的細顆粒通過分級區進入旋風分離器和除塵器收集，粗顆粒返回粉碎區繼續粉碎。
| 參數／規格 | MQPW06 | MQPW10 | MQPW15 | MQPW20 | MQPW30 |
|---|---|---|---|---|---|
| 入料粒度mm | <2 | <3 | <3 | <3 | <3 |
| 產品粒度d97:um | 8～150 | 8～150 | 8～150 | 10～150 | 10～150 |
| 生產能力kg/h | 10～200 | 20～400 | 50～800 | 150～1500 | 300～2000 |
| 空氣耗量m3/min | 6 | 10 | 15 | 20 | 30 |
| 空氣壓力Mpa | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 |
| 裝機功率kw | 30～37 | 65～85 | 85～100 | 120～142 | 175～200 |
注：生產能力與原料的粒度、比重、硬度、水分等指標密切相關，以上僅供選型參考。
|
|
|
|
|
|
|
|
